Горизонтальное бурение, ГНБ заказать в Иваново и ЦФО


Компания «Универсальные Системы» выполняет прокладку подземных коммуникаций методом горизонтально-направленного бурения (ГНБ проколы). Мы осуществляем прокладку различных подземных коммуникаций: водопровод, газопровод, канализация, футляры под силовой кабель и прочее. Прокладка осуществляется без нарушения благоустройства в максимально короткие сроки.

Преимущества:
 • Прокладка коммуникаций методом горизонтально направленного бурения более выгодно с экономической точки зрения в сравнении с традиционными методами. Значительно упрощает процесс выполнения работ, что снижает затраты и сокращает сроки их выполнения.
 • Делает возможным прокладку коммуникаций в местах, где невозможно или запрещено применение открытого способа (под реками, парками, скверами, в охранных зонах высоковольтных ЛЭП, магистральных газопроводов).
 • Не создавая помех транспорту во время работ, обеспечивает сохранность и работоспособность трубопроводов и прочих подземных коммуникаций. Не повреждает асфальтовое покрытие, не нарушает благоустройство территории

Наше оборудование:
ГНБ установка XCMG XZ500 способна пробурить скважину длиной в несколько километров, диаметр которой достигнет 1,2 м. XCMG XZ500 имеет двухскоростной редуктор для настройки требуемого усилия на установленный инструмент. Оборудование может быть использовано на любых грунтах, в том числе галечных и глинистых. Благодаря системе коррекции стало возможным обойти неожиданные препятствия в виде камней, металлических предметов или других объектов. Установка XCMG XZ500 отлично справляется с различными видами  работ по бурению, применяется для прокладки коммуникационных магистралей, формирование газопроводных и трубопроводных соединений в различных геологических условиях и многое другое.



  Основные рабочие параметры ГНБ установки XCMG XZ500:
 • Максимальная длина бурения (м) ― 800
 • Макс. тяговое усилие (кН) ― 500
 • Макс. крутящий момент (Нм) ― 18000
 • Число оборотов (об./мин) ― 0 – 108
 • Угол забуривания (°) ― 10 – 20
 • Анкерная система --- Гидравлическая
 • Ходовая часть с резиновыми гусеницами
 • Автоматическая система подачи штанг
 • Длина буровых штанг (м) ― 4,5
 • Диаметр буровых штанг (мм) ― 89
 • Максимальное расширение (мм) ― 900
 • Макс. давление насоса подачи бурового раствора (бар) ― 100
 • Макс. производительность насоса для бурового раствора (л/мин) ― 600

ГНБ установка XCMG XZ200 эффективна в условиях города. Это мощная, маневренная машина, которая подходит для работы даже в любых условиях. Данная модель имеет надежный реечный привод каретки, прорезиненную ходовую часть, система промывки бурового насоса антифризом. Трехметровые элементы с наконечником дают возможность проходить до 400 метров, прокладывая скважину диаметром до 700 мм.Мощный двигатель Cummins, установки XCMG XZ200 позволяет самостоятельно добираться до места строительства перемещаясь со скоростью 8 км/ч.



  Основные рабочие параметры ГНБ установки XCMG XZ200:
 • Максимальная длина бурения ― 400 м.
 • Макс. тяговое усилие (кН) ― 196
 • Макс. крутящий момент (Нм) ― 6350
 • Число оборотов (об./мин) ― 0 – 150
 • Угол забуривания (°) ― 10 – 22
 • Анкерная система --- Гидравлическая
 • Ходовая часть с резиновыми гусеницами
 • Автоматическая система подачи штанг
 • Длина буровых штанг (м) ― 3
 • Диаметр буровых штанг (мм) ― 60
 • Максимальное расширение (мм) ― 60
 • Макс. давление насоса подачи бурового раствора (бар) ― 80
 • Макс. производительность насоса для бурового раствора (л/мин) ― 250

ГНБ Установка XCMG XZ180. Горизонтально-направленное бурение при помощи установки XCMG XZ180 обеспечивает возможность прокладки подземных коммуникации в различных условиях и под любыми объектами - водоемы, автодороги, железнодорожные пути, линии электропередач, различные сооружения.



  Основные рабочие параметры ГНБ установки XCMG XZ180:
 • Максимальная длина бурения ― 400 м.
 • Макс. тяговое усилие (кН) ― 180
 • Макс. крутящий момент (Нм) ― 6000
 • Число оборотов (об./мин) ― 0 – 140
 • Угол забуривания (°) ― 10 – 22
 • Анкерная система
 • Ходовая часть с резиновыми гусеницами
 • Автоматическая система подачи штанг
 • Длина буровых штанг (м) ― 3
 • Диаметр буровых штанг (мм) ― 60
 • Максимальное расширение (мм) ― 60
 • Макс. давление насоса подачи бурового раствора (бар) ― 80
 • Макс. производительность насоса для бурового раствора (л/мин) ― 250

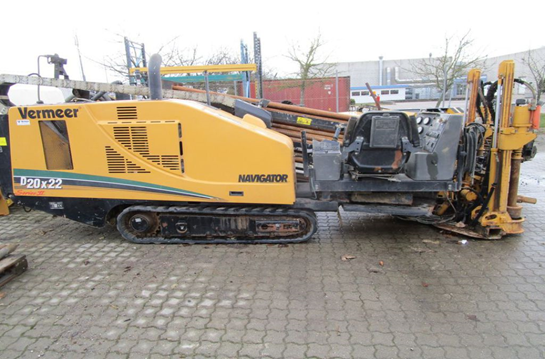

ГНБ Установка Vermeer D20x22 Series 2 способна выполнять самые различные буровые работы – от прокладки инженерных коммуникаций в условиях ограниченного пространства(благодаря умеренным габаритам) до строительства длинных сопрягающих коммуникаций. Бурит и проходит через скальные породы, а низкий профиль повышает устойчивость на косогорах. Новая конструкция гидравлического контура и дизельный двигатель турбонаддувом  обеспечивают высокую эффективность бурения и дают значительные преимущества с точки зрения мощности и скорости выполнения работ.



  Основные рабочие параметры ГНБ установки Vermeer D20x22 Series 2:
 • Максимальная длина бурения (м) ―  230
 • Макс. тяговое усилие (кН) ― 89
 • Макс. крутящий момент (Нм) ― 2982
 • Число оборотов (об./мин) ― 208
 • Угол забуривания (°) ― 29
 • Ходовая часть с резиновыми гусеницами
 • Длина буровых штанг (см) ― 305
 • Диаметр буровых штанг (мм) ― 52
 • Максимальное расширение (мм) ―  450
 • Объем подачи буровой смеси (л/мин) ― 95

ГНБ Установка Vermeer D9x13 S2 идеальна для работы в стесненных городских условиях, её малые размеры позволяют производить работы по бурению на территории с плотной застройкой. Перевозка установки осуществляется на модифицированном грузовике повышенной проходимости МАЗ 6517.



  Основные рабочие параметры ГНБ установки Vermeer D9x13 S2:
 • Максимальная длина бурения (м) ―  120
 • Макс. тяговое усилие (кН) ― 4082
 • Макс. крутящий момент (Нм) ― 1763
 • Число оборотов (об./мин) ― 220
 • Угол забуривания (°) ― 29
 • Ходовая часть с резиновыми гусеницами
 • Длина буровых штанг (см) ― 183
 • Диаметр буровых штанг (мм) ― 42
 • Максимальное расширение (мм) ―  350
 • Объем подачи буровой смеси (л/мин) ― 57

Компактная установка управляемого прокола грунта УУПГ-01-УС. Данная мини ГНБ установка была разработана нашей компанией на основе установки УПКТ-30Н от НПК "Гидрофоб". Инженерно-технические решения, внедренные при модернизации нашими специалистами, в своем роде уникальны и открывают новые возможности благодаря усовершенствованным техническим характеристикам. Преимуществом этой мини ГНБ установки являются компактные размеры, что позволяет располагать её на участках с малым количеством свободного места при близком расположении наземных объектов, быстрое время развертывания, мощное усилие тяги, управляемый прокол грунта на расстояние до 50 м. При своих небольших размерах установка обладает внушительными техническими характеристиками.


Характеристики ГНБ установки УУПГ-01-УС:
• Диаметр расширения ― мах350 мм
• Длина прокола с поверхности ― от 5 до 50 м
• Усилие прямой/обратной тяги ― 20т/20т
• Ход поршня ― 600 мм
• Производительность гидронасоса ― 21 л/мин
• Скорость движения каретки ― 1 м/мин
• Масса штанги L-600мм ― (рабочая L-550мм)6,6 кг
• Диаметр штанги ― 45 мм

Порядок выполнения работ:
 • Выезд специалистов, обследование объекта
 • Подготовка коммерческого предложения
 • Помощь в получении технических условий (ТУ), подготовка технического задания
 • Проектирование
 • Помощь в получении всех необходимых разрешений на производство работ
 • Проведение работ по бурению, прокладка любых видов инженерных коммуникаций
 • Сдача объекта в эксплуатацию

Мы осуществляем работы по г. Иваново и Ивановской области по низким ценам с возможностью оплаты по безналичному расчету. Итоговая стоимость работ рассчитывается индивидуально в зависимости от сложности и объема работ, типа трубы (ПНД/сталь),  удаленности объекта, способа оплаты. Минимальный заказ 30000 руб.

Диаметр трубы
Прокладка 1-го п.м
40 мм
от 800 руб.
63 мм
от 850 руб.
90 мм
от 900 руб.
110 мм
от 1000 руб.
160 мм
от 1400 руб.
225 мм
от 2200 руб.
315 мм
от 2800 руб.
400 мм
от 6000 руб.
500 мм
от 8000 руб.
600 мм
от 12000 руб.
700 мм
от 15000 руб.
800 мм
от 22000 руб.
1000 мм
от 30000 руб.

Телефоны для заказа ГНБ бурения: 8 (4932) 340-102, 8 (4932) 424-500, 8 (906) 618-44-66,
e-mail: info@us37.ru
